SATJAM spojovací materiál

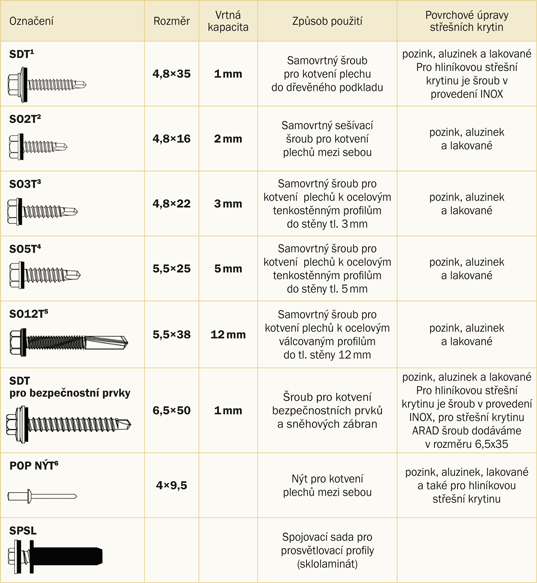

Pro snadné a bezpečné kotvení našich výrobků k podkladu i mezi sebou je doporučeno užití originálního kotevního a spojovacího materiálu. Jednotlivé typy, včetně popisu použití, naleznete v tabulce.
Pro usnadnění orientace v nabízeném sortimentu jsou níže znázorněna aplikační schémata s kódy jednotlivých prvků.

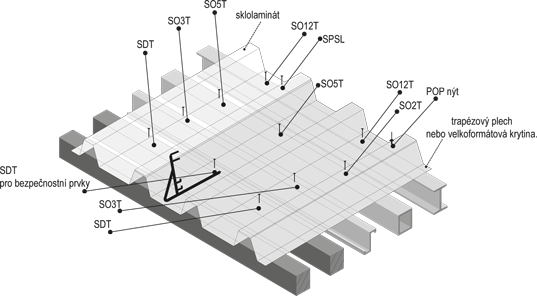

Kotvení velkoformátových krytin a trapézových plechů
1 Barvy šroubů k dodání dle vzorkovnice standardních barev SATJAM.
U provedení INOX pro hliníkovou krytinu jsou k dodání RAL3011 a 8017
2 Barvy šroubů k dodání RAL 3009, 7024, 6005, 5010, 3016, 7035, 8004, 8017, 9002, 9005, 9006, 9010, 3011
3 Barvy šroubů k dodání RAL 5010, 8004, 3011, 7024, 7035, 8017, 9002, 9005, 9006, 9010
4 Barvy šroubů k dodání RAL 7035, 9002, 3011, 8017, 9006, 9010
5 Barvy šroubů k dodání RAL 7035, 9006, 9010, 5010, 7024, 3011, 8017
6 Barvy nýtů RAL 3011, 7024, 8017, 9002, 9005, 9006, 9010, 7035, 6005, 8004

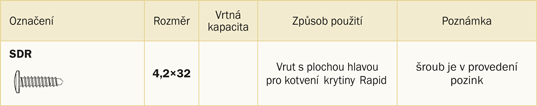

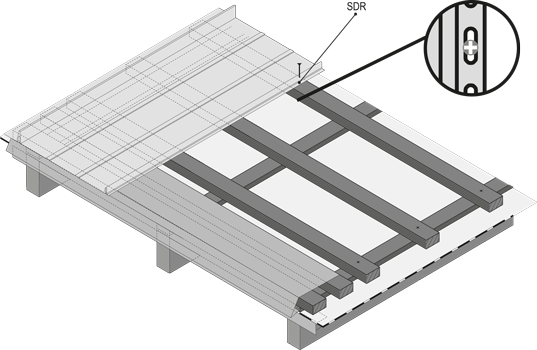

Kotvení krytiny SATJAM Rapid
Charakteristika jednotlivých materiálů
| materiál | barevnost | po zvětrání | materiál | úprava | bez údržby | životnost (roky) | spojování |
|---|---|---|---|---|---|---|---|
| Pozink | šedostříbrná | šedá | ocel pozinkovaná | pozinkování | ne | 7 – 20 | letování, nýty |
| Titanzinek | světle šedá | modrošedá | slitina ZnTiCu | bez úpravy | ano | 40 – 80 | letování, nýty |
| Měď | měděná | hnědá, zelená | slitina CuZn | bez úpravy | ano | 60 – 90 | letování, nýty |
| Pozink barvený | podle barvy | podle barvy | ocel pozinkovaná | barvené práškem | ano | 20 – 40 | silikon, nýty |
| Hliník barvený | podle barvy | podle barvy | hliník | barvené práškem | ano | 50 – 70 | silikon, nýty |
Délka životnosti materiálů závisí na údržbě a působení okolního prostředí.
| Pozink | Titanzinek | Nerez | Měď | Hliník | |
|---|---|---|---|---|---|
| Pozink | ano | ano | ano | ne | ano |
| Titanzinek | ano | ano | ano | ne | ano |
| Nerez | ano | ano | ano | ano | ano |
| Měď | ne | ne | ano | ano | ne |
| Hliník | ano | ano | ano | ne | ano |
Oplechování u okapu
Oplechování střešní krytiny u okapu se provádí z důvodu plynulého přechodu srážkové vody do podstřešních žlabů. Vzhledem k tomu, že střešní žlaby se provádějí ve spádu, aby jimi mohla odtékat srážková voda ze střechy, tzn. vzdalují se od roviny střechy může za určitých podmínek bez provedení okapového plechu docházet k podfoukávání vody ze střechy mimo žlab.

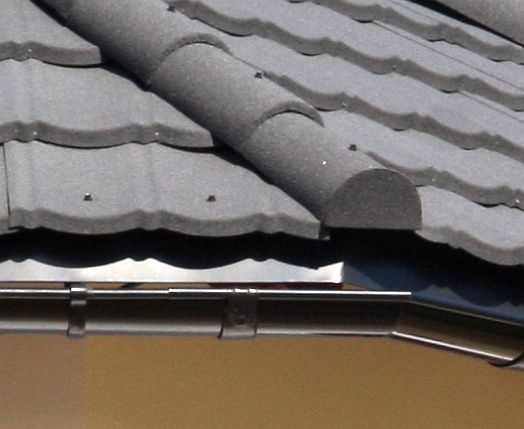

Oplechování u okapu - zdroj Satjam
Oplechování Okapu neboli okapní plechy se provádí nejčastěji u plechových taškových krytin, asfaltových šindelů a maloformátových šablonových střech. U taškových krytin se okapní hrana ve většině případů neoplechovává i když je to také možné. U technologií na ploché střechy tzn asfaltové pásy nebo PVC folie se okapní hrana z okjapního plechu provádí.

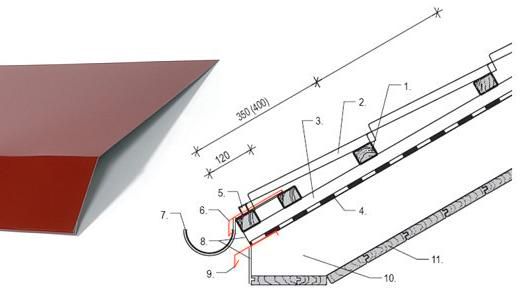

Okapní plech je opatřen směrem do žlabu okapnicí (viz obrázek níže - plech ozn červeně). Okapní plech je umístěn nad žlabem (minimálně 4cm). Rozvinutá šíře oplechování u okapu je nejčastěji 330mm - šíře plechu se přizpůsobuje dle potřeby. Pod střešní krytinou u difuzní folie se u okapní hrany provádí tzv okapnice pro odvod kondenzátu z difuzní folie. Toto oplechování se doporučuje provádět u všech typů střešních krytin šikmých střech pod difuzní folií.
Oplechování u okapu u plechové skládáné krytiny
Legenda: 1. Laťování, 2. Střešní krytina, 3.Kontralať, 4.Difuzní folie, 5. Těsnění, 6. Okapní plech, 7 Podokpaní žlab, 8.Ochranný pás okapní, 9. Okapnice pro odvod kondenzátu z difuzní folie, 10. Krokev, 11. Podbití
